水滴角測量儀對PCB基板額親疏水性測試
發布時間：2025-06-25 點擊次數：49
在印刷電路板（PCB）制造過程中，基板表面的親疏水性是影響產品質量的關鍵因素之一。水滴角測量儀作為一種精密的表面分析儀器，能夠通過測量水接觸角來量化評估PCB基板的潤濕特性，為工藝優化和質量控制提供重要依據。

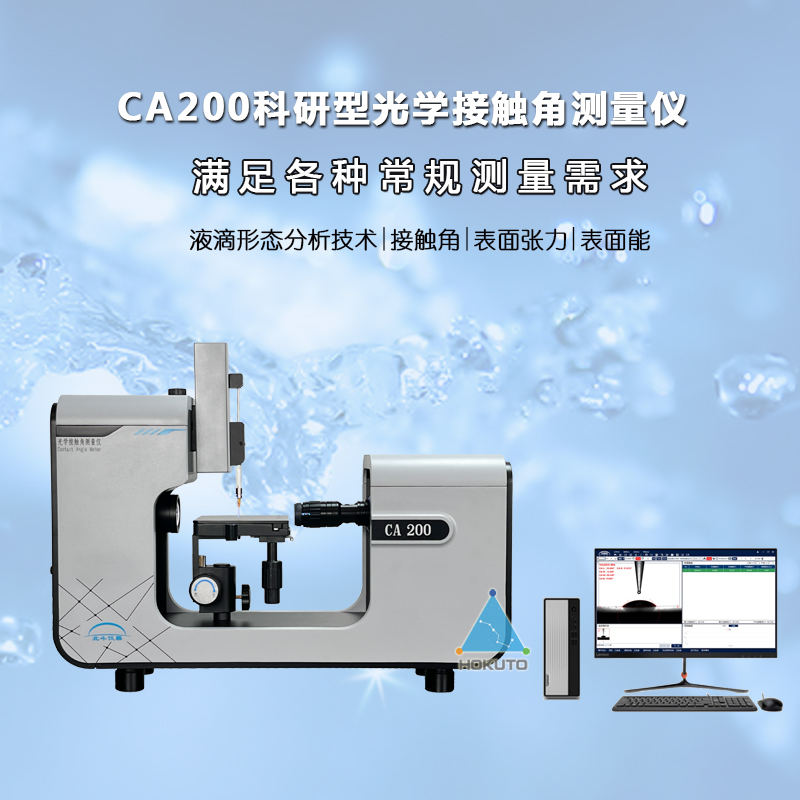

水滴角測量儀的工作原理基于Young-Laplace方程，通過高精度攝像頭捕捉液滴在固體表面的輪廓，再經過專業軟件分析計算出接觸角。接觸角小于90°時表明表面具有親水性，大于90°則表現為疏水性。在PCB制造中，這一特性直接影響焊接質量、涂層附著力和防潮性能。
在具體測試過程中，首先需要將PCB樣品切割成適當尺寸，并進行嚴格的表面清潔處理，以去除可能影響測試結果的污染物。測試通常在恒溫恒濕環境下進行，使用超純水作為測試液體，液滴體積控制在2-5微升。通過高速攝像系統記錄液滴形態，再采用Young-Laplace擬合或切線法計算接觸角數值。
實際應用中，水滴角測量在PCB行業發揮著多方面的重要作用。在表面處理工藝評估方面，可以比較不同處理方式（如OSP、沉金、噴錫等）對基板潤濕性的影響；在清潔度檢測中，能夠發現助焊劑殘留等污染物；在防焊涂層評估時，可驗證涂層的疏水性能是否符合要求；還能用于等離子處理等表面改性工藝的效果監控。
值得注意的是，測試結果可能受到多種因素的影響。表面粗糙度過大會導致接觸角測量偏差，此時需要采用Wenzel模型進行修正；環境溫濕度的變化也會對測試結果產生影響；此外，測試液體的選擇也需要根據具體情況而定。
隨著PCB制造工藝的不斷進步，對表面性能的要求也越來越高。水滴角測量技術憑借其非破壞性、高精度和可重復性等優勢，在PCB質量控制領域發揮著不可替代的作用。未來，隨著測量技術的進一步發展和智能化水平的提高，水滴角測量將為PCB制造提供更加精準、高效的表面特性評估方案。
